Arina

[japikas]

Kondenssi on kyllä mielenkiintoinen kysymys, kun toisissa järjestelmissä vesi on ongelma ja toisiin taas suoranaisesti syötetään vettä höyryn muodossa.

[japikas]

Mites arinaton malli? Noitahan jotkut ovat rakennelleet, esim. pelkkä siirtoruuvi pohjalla siirtämässä ylimääräistä tuhkaa keräysastiaan.
Suhteellisen vähän löytyy netistä kirjoittelua tällaisten järjestelmien toimivuudesta. Jotkut kyllä kehuu mutta ilman sen suurempia todisteita. Itselle tulee lähinnä mieleen jäisikö tuhkan sekaan runsaasti käyttämättömiä hiiliä?

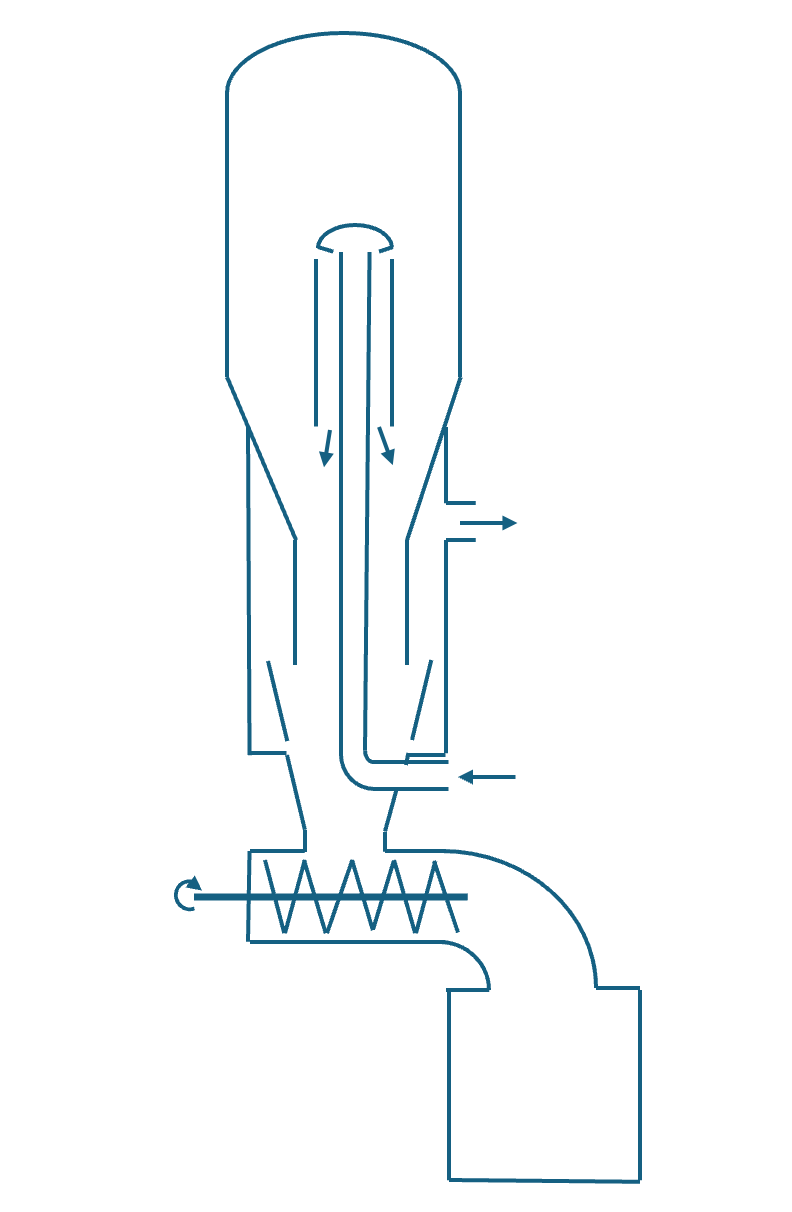

Ohessa havainnekuva ideasta. Kuvassa mukana tervoja kierrättävä polttoputki, joka on aikaisemmissa kokeissa todettu erinomaiseksi. Tuloilmaputken reititys on hieman ongelmallinen ja noin tehtynä ahdistaa tuhkan/hiilien valumista alaspäin. Toisaalta alapuolelta tuotuna haittaa taas siirtoruuvin tai pyörivän arinan toteuttamista.



Toisaalta voisiko käyttämättömien hiilien päätymistä tuhkapäseen ehkäistä esim. pienellä ilmansyötöllä alakautta, siten että kaasutus tapahtuisikin ikäänkuin kaksisuuntaisesti alhaalta ja ylhäätä, ja kaasun poisto keskeltä. Alapuolisen polton etuna että polttoaine on jo siinä vaiheessa hyvää hiiltä, joten tervantuotosta ei tarvitse huolehtia. Mutta toisaalta alakautta ilmaa syöttävien kaasuttimien tunnettuna ongelmana on tuhkan sulaminen ja kovettuneesta kuonasta aiheutuvat ongelmat.

Kuonaantumista voisi ehkä ehkäistä sillä että alapuolista ilmaa ei puhalleta mistään suuttimesta siten että syntyy paikallisesti korkea tuhkaa sulattava lämpötila, vaan ilma tulisikin paremminkin ikään kuin vuotona tuhka-astia kautta.

Edit:
Yhtä lailla arinana voisi toimia aikaisemmin hahmoteltu "kivenmurskain" joka tiputtaa tuhkat suoraan alaspäin. Murskaimen pyöritysakseli olisi helppo tuota alakauppa mikäli tuloilmaputkea ei tarvitsisi tuoda alakautta. Tämän ongelman kanssa olen ollut jumissa. Arinan pyöritys sivulta osoittautui ongelmallisekis, koska arina saattaa kiilautua yläasentoon siten ettei pyörittävä "ratas" lainkaan osu siihen.

[japikas]

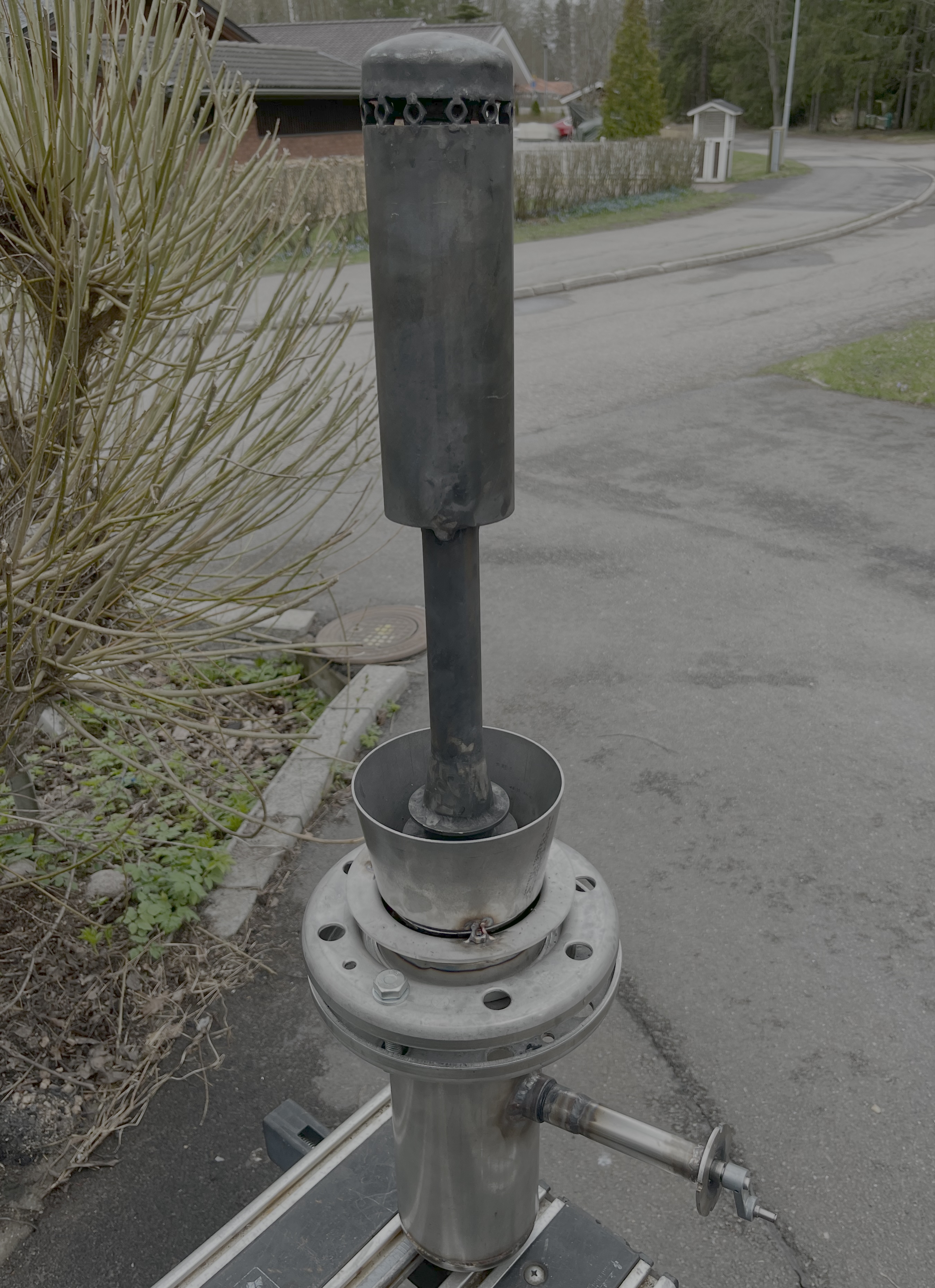

Arinan pyöritin vaihtui käsikäyttöiseen. Videolla ei pyöri itse arina vaan arinakytkin, jonka päälle tulee vaihdettava arina.


https://www.puuppa.org/~jap/Hakapontto/ ... toinen.mp4

Kuvassa pilkottaa itse arina arinapesän sisällä. Yläpuolella on hyväksi havaittu polttoputki.

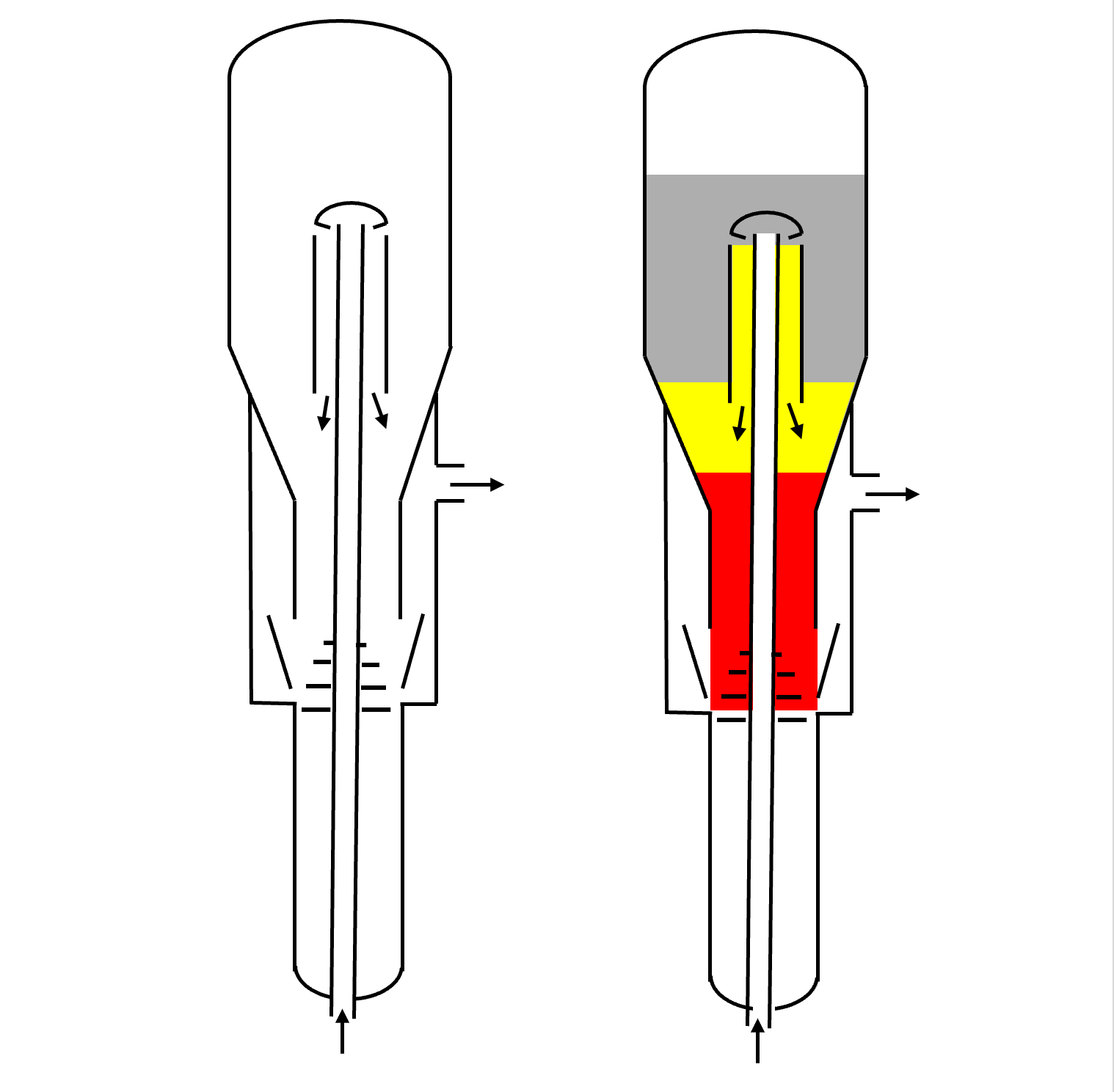

Kaasut poistuvat hiillpedistä arinan yläpuolelta ja vain tuhka kulkee arinan läpi. Reduktiputki on malliltaan kaksivaippainen, millä pyritään nostamaan hiilipedin lämpötilaa. Oikeanpuolessa kaaviossa esitetty karkeasti arvioidut pyrolyysi-, oksidaatio- ja reduktiovyöhykkeet.

[jussiäystö]

siis , tuosta oikeapuoleisesta kuvasta selviää, kuinka laiteesi itseasiassa toimii,, se on pitkälti samaa ajattelua , kuin oma systeemini siinä on tuo sinun esipalokanavaputki korvattu häkillä , kun on vaikea arvioida millä korkeudella ilmasuihkun aiheuttama alipaine ,muutuu alipaineesta paineeksi jolloin osa kaasuista alkaa kiertymää takaisin ylös,, myöskin ilmasuihkut olen jakanut osiin , jolloin injektorivaikutus on tehokkaampi,, -- oletko paljonkin koe ajanut pelletillä , se että liekki palaa , ei kerro kaikkea , esim , energia sisällöstä tai tervasta ,, kaasu pitää jäähdyttää ennen ,kun voidaan sanoa tervasta kaasusta jolloin se kondensoituu pinnoille , (ventiileihin) -toimiva pelletti systeemi olisi tervetullut,,

[jussiäystö]

siitä lämpötaloudesta,, jos lähellä plotapahtumia on kovasti paljon metalli osia , nii den rasitus on suuri .. ja niitämyöden lämpöä johtuu ulos , kun ilma tuodaan ala kautta , on ainakin pikepuolella ollut ongelmia sulamisen kanssa , toin ilman ylhäältä , että hotpointtia ympäröisi mahd paljon polttoaine (hiili) joka on eriste j a kurkkukin on avavara, että lämpöä ei karkaisi runkoon n, Aarvalla on erillinen paloputki systeemi kurkussa joka on parempi . myöskin arina on "pallo" jolloin lämmöt ehkä paremmin säilyy , näin olen funtsinut , kuinka sitte osuvat , on eriasia,,

[japikas]

Hiilen eristävän vaikutuksen huomasi hyvin edellisessä koepoltossa. Kun pelletti holvaantui siiloon niin kehittimen runko muuttui punahehkuiseksi lämpöä eristävän polttoaineen loputtua. Pellettiä en pidä kuitenkaan ensisijaisena polttoaineena muutenkun kuin jatkuvasyöttöisessä järjestelmässä. Seuraavat kokeet teen pienikokoisella hakkeella.

Tällä hetkellä mielenkiinnon kohteena arinan toiminta. AIkaisemmassa alapuolelta kaasua keräävässä mallissa ongelmana oli turhan suuri biohiilen tuotanto. Nyt tavoitteena saada tuhka-astiaan lähinnä tuhkaa.
